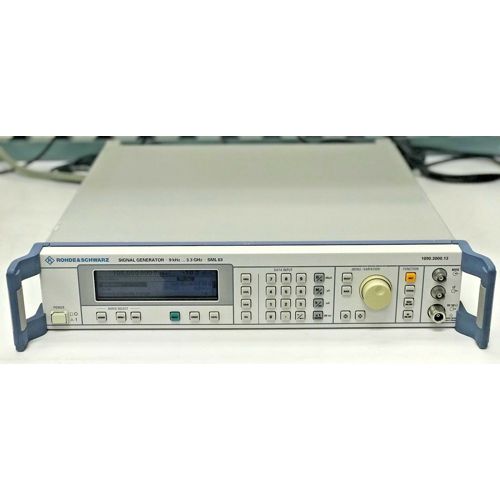

Генератор сигналов R&S SML03

Акция

Госреестр

Артикул: x-06940

Генерирование стабильных по частоте и мощности немодулированных электромагнитных колебаний синусоидальной формы и электромагнитных колебаний с различными видами модуляции в диапазоне частот 9 кГц...3,3 ГГц . Воспроизведение сигнала синусоидальной формы в диапазоне частот 0,1 Гц...1 МГц.

Подробнее

433 884 руб./шт

857 533 руб.

-49%

Экономия 423 649 руб.

Поверка - 6000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Для генерирования стабильных по частоте и мощности немодулированных электромагнитных колебаний синусоидальной формы и электромагнитных колебаний с различными видами модуляции в диапазоне частот 9 кГц...3,3 ГГц . Низкочастотный выход внутреннего модуляционного генератора обеспечивает воспроизведение сигнала синусоидальной формы в диапазоне частот 0,1 Гц...1 МГц, для проверки чувствительности приемных устройств, настройки, испытаний и ремонта приемо-передающей аппаратуры ВЧ и СВЧ диапазонов, могут использоваться в качестве калиброванного источника немодулированных и модулированных сигналов при работе в поверочных органах, ремонтных мастерских и испытательных лабораториях в радиовещании, радиосвязи и телевидении.

Характеристики

Поверка

6000

Тип

Генератор сигналов

Характеристики

Частотные параметры
Тип генератора	Разрешение, Гц	Диапазон частот выходного сигнала
SML01	0,1	9 кГц... 1,1 ГГц
SML02		9 кГц...2,2 ГГц
SML03		9 кГц...3,3 ГГц
Частота внутреннего опорного генератора	10 МГц
Напряжение на выходе частоты опорного генератора на нагрузке 50 Ом	≥ 0,5 В
Пределы допускаемой основной относительной погрешности установки частоты внутреннего опорного генератора	±10^-6 ±10^-7 (опция SML-B1)
Пределы допускаемой дополнительной относительной погрешности установки частоты внутреннего опорного генератора в диапазоне рабочих температур	±10^-6 ±2×10^-8 (опция SML-B1)
Пределы допускаемой абсолютной погрешности установки частоты f в диапазоне частот выходного сигнала	±(δ_f×f+0,1) Гц
Частота внешнего опорного генератора	10 МГц
Параметры выходной мощности
Диапазон установки мощности выходного сигнала на нагрузке 50 Ом	-140 дБм... 13 дБм в диапазоне частот (5 МГц; 3 ГГц] -140 дБм...11 дБм в диапазоне частот [9 кГц; 5 МГц] и (3 ГГц; 3,3 ГГц]
Пределы допускаемой основной погрешности установки мощности выходного сигнала	SML01	±0,5 дБ
	SML02, SML03	±0,5 дБ в диапазоне до 2 ГГц, ±0,9 дБ свыше 2 ГГц
Неравномерность АЧХ выходного сигнала для опорного уровня 0 дБм	SML01	≤0,5 дБ
	SML02, SML03	≤0,7 дБ в диапазоне до 2 ГГц, ≤1,0 дБ свыше 2 ГГц
Коэффициент стоячей волны по напряжению основного выхода	SML01	≤1,5
	SML02, SML03	≤1,6 до 1,5 ГГц ≤2,3 свыше 1,5 ГГц
Параметры формы сигнала в режиме смодулированных колебаний
Уровень гармонических составляющих синусоидального сигнала относительно уровня несущей	SML01	<-30 дБн для мощности выходного ≤10 дБм
	SML02, SML03	<-30 дБн для мощности выходного ≤8 дБм
Уровень негармонических составляющих синусоидального сигнала при отстройке от несущей частоты >10 кГц	SML01, SML02, SML03	<-70 дБн в диапазоне частот до 1,1 ГГц <-64 дБн в диапазоне частот до 2,2 ГГц <-58 дБн в диапазоне частот до 3,3 ГГц
Параметры частотной синусоидальной модуляции
Диапазон модулирующих частот	20 Гц...100 кГц
Частота выходного сигнала	Диапазон установки девиации частоты
[9 кГц;76 МГц\|	20 Гц...1 МГц
(76 МГц; 151,3125 МГц]	20 Гц...125 кГц
(151,3125 МГц; 302,625 МГц]	20 Гц...250 кГц
(302,625 МГц; 605,25 МГц]	20 Гц...500 кГц
(605,25 МГц; 1,2105 ГГц]	20 Гц...1 МГц
(1,2105 ГГц; 1,818 ГИД	20 Гц...2 МГц
(1,818 ГГц; 2,655 ГГц]	20 Гц...3 МГц
(2,655 ГГц; 3,300 ГГц]	20 Гц...4 МГц
Пределы допускаемой основной погрешности установки девиации частоты AF при частоте модулирующего сигнала 1 кГц	±(4×10^-2×ΔF + 20) Гц
Неравномерность девиации частоты в диапазоне модулирующих частот 20Гц...100 кГц	≤3 дБ
Амплитуда напряжения внешнего модулирующего сигнала, необходимого для обеспечения внешней модуляции	1 В
Параметры амплитудной синусоидальной модуляции
Диапазон модулирующих частот	20 Гц...50 кГц
Диапазон установки коэффициента амплитудной модуляции	1..100 %
Пределы допускаемой основной погрешности установки коэффициента амплитудной модуляции М при частоте модулирующего сигнала 1 кГц	±(0,04×М + 1)%
Неравномерность коэффициента амплитудной модуляции в диапазоне модулирующих частот 20 Гц...50 кГц	≤3 дБ
Амплитуда напряжения внешнего модулирующего сигнала, необходимого для обеспечения внешней модуляции	1 В
Параметры выхода низкочастотного генератора
Вид выходного сигнала	Синусоидальный
Диапазон частот	0,1 Гц...1 МГц
Пределы допускаемой основной погрешности установки частоты f	±(δ_f×f+2,4×10^-3) Гц
Диапазон установки амплитуды напряжения Up выходного сигнала на нагрузке ≥ 1 Мом	1 мВ...4 В
Пределы допускаемой основной абсолютной погрешности установки амплитуды напряжения Up выходного сигнала на частоте 1 кГц на нагрузке ≥ 1 МОм	±(0,01×Up + 1 мВ)
Неравномерность АЧХ выходного сигнала относительно частоты 1 кГц	±0,5 дБ в диапазоне до 500 кГц
Коэффициент гармоник при максимальной амплитуде выходного сигнала в диапазоне частот 20 Гц...100 кГц	≤0,3 %
Параметры выхода генератора сигналов прямоугольной формы(опция SML-B3)
Вид выходного сигнала	Одинарные и парные импульсы положительной и отрицательной полярности, внутреннего и внешнего запуска
Диапазон установки периода повторения импульсов	100 нс...85 с
Пределы допускаемой основной относительной погрешности установки периода повторения импульсов	±10^-4
Диапазон установки длительности импульсов	20 нс...1 с
Пределы допускаемой основной абсолютной погрешности установки длительности импульсов τ	±(10^-4×τ + 3 нс)
Диапазон установки временного сдвига (задержки) основного импульса относительно синхроимпульса	20 нс...1 с
Пределы допускаемой основной абсолютной погрешности установки задержки выходных импульсов D	±(10^-4×D + 3 нс)
Амплитуда выходного сигнала на нагрузке ≥ 50 Ом	ТТЛ уровень
Условия эксплуатации и массогабаритные характеристики
Нормальные условия применения	Температура: (23±5) °С Относительная влажность воздуха:(30-80)% Атмосферное давление: (84-106) кПа
Диапазон рабочих температур	(0...+55) °С
Масса	Не более 8,5 кг
Геометрические размеры	427×450×88 мм
Питание прибора, В	(220 ± 10%) частотой 50...60 Гц (110 ± 10%) частотой 50...400 Гц
Потребляемая мощность	≤150 В×А

¹ δ_f - пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора
² Включен режим автоматической регулировки уровня сигнала
³ Мощность выходного сигнала > —120 дБм
⁴ Частота выходного сигнала > 100 кГц
⁵ С опцией SML-B3 в диапазоне частот > 20 МГц
⁶ Включен режим автоматической регулеровки уровня сигнала. Частота выходного сигнала
